工作原理
JRF系列燃煤熱風爐集燃燒與換熱為一體以爐體高溫部位進行換熱的間接加熱技術，煙和空氣各行其道，加熱絕對無污染，熱效率高（達60-75％），升溫快，體積小，安裝方便，使用可靠，且價格低（與一噸鍋爐相比該加熱系統只相當于鍋爐加熱系統價格的一半）。
產品特點
JRF系列燃煤熱風爐采取了耐高溫措施，從而使其壽命列管式熱風爐大大延長，并采用了煙氣縱向沖刷散熱片和負壓式排煙方式，換熱部位不積灰塵，無須清理，熱性能穩定�？捎酶鞣N煤或柴作燃料，并配有二次進風裝置燃燒完全。JRF系列燃煤熱風爐的各項技術經濟指標均達到了國內領先水平。
應用范圍
JRF系列燃煤熱風爐為通用性熱風裝置，可與各種干燥設備配套使用。廣泛用于糧食、種子、飼料、果品、脫水蔬菜、香茹、木耳、銀耳、茶葉、煙葉等農產品、食品、醫藥品、化工原料、輕重工業產品的加熱除濕，還可用于各種設施的加熱以及庫房除濕等。
技術參數
| 型 號 |
輸出熱量(×104kcal/h) |
輸出風量（m3/h） |
熱風溫度（ºC） |
耗煤量
（kg/h） |
煙氣引風機型號 |
外形尺寸 |
| A |
B |
D |
d1 |
d2 |
H |
H1 |
L1 |
L2 |
| JRF4-2.5 |
2.5～3 |
1500～560 |
60～200 |
10～12 |
炊事用鼓風機 |
800 |
2000 |
500 |
|
|
400 |
|
500 |
|
| JRF4-4 |
4～5 |
3500～930 |
60～200 |
14～17 |
炊事用鼓風機200-300w |
820 |
2340 |
674 |
|
|
400 |
|
500 |
|
| JRF5-8 |
6～8 |
5600～1480 |
60～200 |
18～24 |
Y5-47 2.8C |
950 |
2600 |
730 |
|
|
400 |
|
300 |
|
| JRF5-15 |
10～15 |
12000～2160 |
60～300 |
30～45 |
Y5-47 4C 2000r.p.m1.5Kw |
1895 |
3200 |
1460 |
250 |
400 |
750 |
1440 |
700 |
1000 |
| JRF5-30 |
25～30 |
25000～4330 |
60～300 |
70～85 |
Y5-47 4C 2520r.p.m2.2Kw |
2300 |
4000 |
1950 |
250 |
400 |
750 |
1540 |
800 |
1000 |
| JRF5-60 |
55～60 |
45000～8660 |
60～300 |
150～175 |
Y5-47 4C 2900r.p.m3Kw |
2810 |
4800 |
2210 |
300 |
400 |
900 |
1950 |
1000 |
1000 |
| JRF6-100 |
80～100 |
84000～1400 |
60～300 |
220～290 |
|
|
|
|
|
|
|
|
|
|
| JRF6-160 |
150～160 |
134400～23000 |
60～300 |
410～460 |
Y9-26 9D左45℃ 1450r.p.m18.5Kw |
7200 |
4100 |
2412 |
350 |
|
2852 |
2852 |
|
|
注意事項
1、環境基準溫度標準按18℃．煤的熱值以5500kcal/kg計算。
2、表中熱風溫度是按輸出風量確定的。熱風爐JRF4型的熱風溫度可達200度以上， JRF5、JRF6型
3、熱風溫度可達300度以上（特殊制造可達500℃以上)．用戶根據需要進行調整。
4、熱風爐煙窗配置高度： JRF4型3—5米， JRF5、 JRF6型為5—8米。

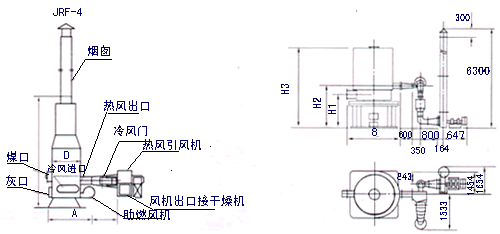

5、表中外形尺寸對應位置見熱風爐安裝示意圖。
6、燃煤熱風爐爐膛下部內側壁上的耐火層以爐蓖處為起點，其高度： JRF4-4型為0.5米，可現場安裝。
7、JRF6型燃煤熱風爐為鏈條爐排式燃燒裝置。 |
