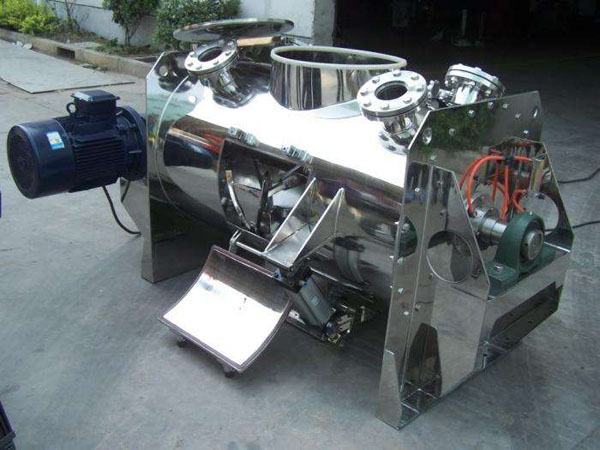

產品概述 LDH系列犁刀式混合機是一種適應性強、用途廣的多功能混合設備。由傳動機構、臥式筒體、犁刀、飛刀四部分組成,物料在犁刀作用下沿筒壁作軸向流動,當物料流經飛刀時被高速旋轉的飛刀拋灑,從而在較短時間內得到均勻混合。 工作原理 LDH系列犁刀式混合機啟動后,犁刀由犁刀軸帶動旋轉,使物料沿筒體徑向作軸向流動,同時把物料沿犁刀兩側面的法線方向拋出。當被拋出和作軸向流動的物料流經飛刀組時,被高速旋轉的刀飛迅速、有力地拋散。物料在上述犁刀和飛刀的復合作用下,不斷更疊、擴散、在短時間內達到均勻的高精度混合。 對需要固-液混合的物料,混合液體通過噴液裝置均勻噴灑在筒體內運動的物料上。 設備結構 LDH系列犁刀式混合機主要由傳動部分、臥式簡筒、犁刀組軸、飛刀組、出料閥、噴液裝置等部件組成。 1、傳動部分由主電機和減速機傳輸給犁刀組軸。 2、臥式簡體作乘物料,簡體上部設有進料口和觀察孔,簡體一側開有物料清洗門。 3、犁刀組軸:犁刀根據容積大小安排犁刀組,安裝在主軸上,在筒體內作圓周運動混合物料。 4、飛刀組由副電機直接連接每組上有大小不同數把飛刀,高速飛刀有強烈拋散剪切的攪拌作用。 5、出料閥安裝簡體底部,供放料用。 6、噴液裝置布置在筒體上部,由管件、噴頭部件組成并固定在簡體均勻分布噴散。 7、可以定制加套加溫、冷卻、干燥型。 設備特點 LDH系列犁刀式混合機混合時間短,對粒度、密度差異大的物料混合有較好的適應性。 LDH系列犁刀式混合機的結構特點特別適合加液混合和造濕粒,粒徑在0.3-3mm之間。 應用范圍 LDH系列犁刀式混合機應用于化工、醫藥、獸藥、食品、飼料、飼料添加劑、農藥、塑料、橡膠、化肥、建材、味精、食鹽、染料、冶金、礦山等行業進行固-固(粉體與粉體)、固-液(粉體中添加少量液體)的混合以及造濕粒、干燥等復合工藝;LDH系列犁刀式混合機尤其適用于粘性或膠狀添加劑的混合。 技術參數
型號規格 |
LDH-0.1 |
LDH-0.25 |
LDH-0.5 |
LDH-1 |
LDH-2 |
LDH-3 |
LDH-4 |
LDH-6 |
LDH-8 |
LDH-10 |
LDH-12 |
LDH-15 |
一次混合 Kg |
40- 60 |
100- 150 |
200- 300 |
400- 600 |
800- 1200 |
1200- 1800 |
1600- 2400 |
2400- 3600 |
3200- 4800 |
4000-6000 |
7200 |
9000 |
主軸電機Kw |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
48 |
56 |
飛刀電機Kw |
1.1/2 只 |
1.5/2 只 |
1.5/2 只 |
3/3 只 |
3/3 只 |
4/4 只 |
4/4 只 |
5.5/5 只 |
5.5/5 只 |
5.5/6 只 |
7/7 只 |
7/8 只 |
混合機 重量Kg |
500 |
850 |
1100 |
1500 |
2200 |
2800 |
3500 |
5100 |
6500 |
7900 |
8500 |
9200 | |
