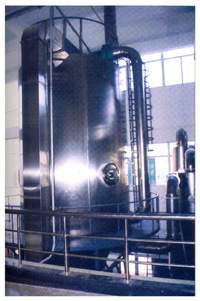

ZPG中藥浸膏專用噴霧干燥機
產品概述
中藥浸膏專用噴霧干燥機是吸收國外技術開發的適用于熔點低、含糖高的中藥產品的干燥機械,具有不粘壁、物料不焦化、不易吸潮等特點。該裝置根據干燥產品的特點和性質確定噴霧干燥的工藝條件,自動化程度高,操作方便,符合GMP要求,工藝參數的計算與確定全部由計算機完成。中藥浸膏噴霧干燥機的成功開發,解決了多年來許多熔點低、含糖高的中藥產品不能用噴霧干燥的技術難點,也使噴霧干燥技術在中藥制藥工業中的應用有了新的發展。
工作原理
中藥浸膏高速離心式噴霧裝置是離心式噴霧干燥技術在特定物料干燥中的應用,是利用高速離心式霧化器使物料分散成細,與熱空氣充分接觸,完成瞬間干燥,形成粉狀成品的干燥裝置。該干燥設備是專門用來解決中藥浸膏和植物提取液的噴霧干燥機,它有效地解決了原LPG高速噴霧干燥機在中藥浸膏干燥中出現的粘壁、焦化、收粉率低、產量低等問題。ZPG中藥浸膏專用噴霧干燥機的熱風系統、吹掃系統、風送系統均配有初效、中效、亞高效等過濾器,凡進入干燥系統的風都經過過濾處理。
中藥浸膏噴霧干燥機工作時空氣通過加熱器加熱后,經送風機進入干燥塔頂部的熱風分配器,通過熱風分配器后,熱空氣均勻的進入干燥塔內,并呈螺旋狀運動。料泵同時將料液送至干燥塔頂部的離心噴霧器,料液被噴成極小的霧狀液滴。使料液和熱空氣接觸的表面積大大增加,水份迅速蒸發,在極短的時間內干燥為干品。干品由旋風分離器與濕空氣分離,經旋風分離器底部的集料漩渦室由干燥的空氣送至小旋風分離器分離,并收集在收料筒,尾氣經引風機排出。
ZPG中藥浸膏噴霧干燥機工作流程動態示意圖
設備特點
1、ZPG中藥浸膏專用噴霧干燥機的干燥速度快,一般只需十幾秒鐘,具有瞬間干燥特點。
2、干燥過程中液滴的溫度比較低,特別適用于熱敏性物料干燥,能夠保持產品品質。
3、為防止干燥塔產生粘壁現象,本裝置設有夾層套冷卻結構,有效地杜絕產品的粘壁、焦化現象。提高產品質量、收率。
4、ZPG中藥浸膏專用噴霧干燥機特有的成品風送系統將干燥成品與系統內的熱濕空氣及時分離,避免了干燥成品的吸濕或結塊的可能性。
5、進入ZPG中藥浸膏專用噴霧干燥機干燥系統的風均經過濾處理,與物料接觸部位采用不銹鋼制作,符合GMP要求。
技術參數
干燥機項目\型號 |
ZPG-10 |
ZPG-20 |
ZPG-25 |
ZPG-50 |
ZPG-100 |
ZPG-150 |
ZPG-200 |
ZPG-300 |
水分蒸發量(kg/h) |
8~12 |
15~25 |
20~30 |
45~55 |
90~110 |
140~160 |
180~220 |
280~320 |
進風溫度(℃) |
150~200 |
出風溫度(℃) |
85~100 |
干燥塔直徑 |
1500 |
2000 |
2200 |
2600 |
3400 |
4000 |
4500 |
5500 |
干燥塔高度 |
5000 |
5800 |
6000 |
6900 |
8500 |
9700 |
11000 |
13000 |
系統耗能(不包含電加熱) |
8 |
14.5 |
16 |
25 |
38 |
54 |
90 |
130 |
設備占地面積(m2) |
20 |
36 |
40 |
50 |
60 |
70 |
80 |
95 |
|
