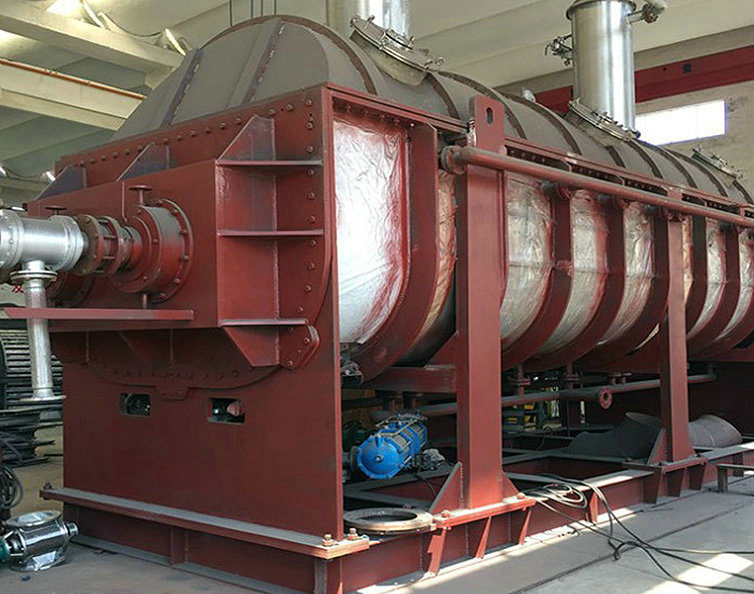

污泥烘干機是一種間接加熱低速攪拌型干燥設備。設備內部有兩根或者四根空心轉動軸，空心軸上密集并聯排列著扇面楔形中空葉片，結構設計特殊巧妙。
污泥烘干機以雙軸式為例介紹其結構(可分為單、雙、四根)。
它由帶夾套的端面呈W型殼體、上蓋、兩根有葉片的中空軸、兩端的端蓋、通有介質的旋轉接頭、金屬軟管以及包括齒輪、鏈輪的傳動機構等部件組成。
設備的核心是兩根空心軸和焊在軸上的空心攪拌槳葉。槳葉形狀為楔形的空心半圓形，可以通入加熱介質。除了起攪拌作用外，也是設備的的傳熱體。
槳葉的兩主要傳熱側面成斜面，因此當物料與斜面接觸時，隨著葉片的旋轉，顆粒很快就從斜面滑開，使傳熱表面不斷更新，強化了傳熱。在槳葉的三角形底部設有刮板，以將沉積于殼底的物料刮起，防止產生死角。
污泥烘干機已成功地用于食品、化工、石化、染料、工業污泥等領域。設備傳熱、冷卻、攪拌的特性使之可以完成以下單元操作：煅燒（低溫）、冷卻、干燥（溶劑回收）、加熱（融化）、反應和滅菌。
攪拌槳葉同時又是傳熱面，使單位有效容積內傳熱面積增大，縮短了處理時間。楔型槳葉傳熱面又具有自清潔功能。壓縮--膨脹攪拌功能使物料混和均勻。物料沿軸向成"活塞流"運動，在軸向區間內，物料的溫度、濕度、混合度梯度很小。
污泥烘干機選型計算示例：
以碳酸鈣干燥為例，計算處理量2000kg/h的槳葉干燥機加熱面積及其他參數。
�。�1）原始參數
物料名稱：碳酸鈣；
物料含濕率w1：0.12kg/kg；
產品含濕率w2：0.005kg/kg；
產量Min：2000kg/h；
給料溫度tin：20℃；
給料端料層溫度：tb:80℃；
排料溫度tout：120℃；
排氣溫度Tout:95℃；
物料比熱Cm：1.254kj/kg.℃；
飽和蒸汽溫度Tin：164℃
�。�2）物料衡算及蒸發量：
產品干基含水率wd2=w1/(1-w1)=0.12/(1-0.12)=0.005kg/kg
絕干物料產量Md=Min x(1-w1)=2000x(1-0.12)=1760kg/h
產量Mout=Minx[(1-w1)/(1-w2)]=2000x[(1-0.12)/(1-0.005)]=1768.844kg/h
總蒸發量Δw=Min-Mout=2000-1768.844=231.156kg/h
（3）干燥熱量計算：
Qd=Δw×(r+C（tout-tin)）+Md×(Cm+CWd2)×(tout-tin)
=231.156x（2328.351+4.18x100）+1760x(1.254+4.18x0.005)x(120-20)
=854404.679kj/h
�。�4）傳熱對數溫差：
ΔT=[(Tin-tb)-(Tin-tout)]÷ln[(Tin-tb)-(Tin-tout)]
=61.859℃
�。�5）干燥面積計算：
A=Qd/(k.ΔT)=854404.679/(390x61.859)=35.4m2
可選取標準系列產品40m2型槳葉干燥機
其中k=390kj/m2.h.℃，參考表6-1按經驗選取。也可按干燥強度和總的水蒸放量計算干燥面積，干燥強度經驗數據參考表6-1和表6-2。
�。�6）補充空氣量計算：
設常溫空氣濕度x0=0.015
排風露點td=85℃，與排氣溫度相差10℃
查飽和濕度表，露點td=85℃時的濕度x=0.704kg/kg
則空氣量M=Δw/(x-x0)=335.444kg/h
|
