工作原理

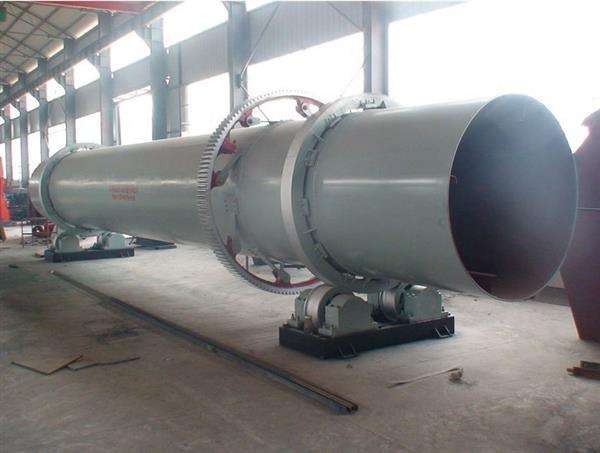

濕物料加入ZHG直接加熱式回轉滾筒干燥機后，在筒內均布的抄板器翻動下，物料在干燥機內均勻分布與分散，并與并流(逆流)的熱空氣充分接觸，加快了干燥傳熱、傳質。在干燥過程中，物料在帶有傾斜度的抄板和熱氣流的作用下，可調控地運動至干燥機另一段星形卸料閥排出成品。
產品特點
1、機械化程度高，生產能力較大；
2、流體通過筒體阻力小，功耗低；
3、ZHG直接加熱式回轉滾筒干燥機對物料特性的適應性比較強；
4、操作穩定、操作費用較低，產品干燥的均勻性好。
應用范圍
ZHG直接加熱式回轉滾筒干燥機適用于化工、礦山、冶金等行業干燥大顆粒、比重大的物料，如:礦石、高爐礦渣、煤、金屬粉末、磷肥、硫銨。
ZHG直接加熱式回轉滾筒干燥機對有特殊要求的粉狀、顆粒狀的干燥。如：HP發泡劑、酒糟渣、輕質碳酸鈣、活性白土、磁粉、石墨、藥渣。
要求低溫干燥，且需大批量連續干燥的物料也可使用ZHG直接加熱式回轉滾筒干燥機。
技術參數
| 形式 |
直接加熱順流式 |
直接加熱順流式 |
直接加熱逆流式 |
直接加熱逆流式 |
復合加熱 |
復合加熱 |
| 物料種類 |
礦石 |
HP發泡劑 |
高爐礦渣 |
硫銨 |
磷肥 |
煤 |
| 干燥機處理量(kg/h) |
1000 |
466 |
15000 |
20000 |
5000 |
1000 |
| 初含水量(%) |
30 |
13 |
6 |
1.5 |
6.5 |
30 |
| 終含水量(%) |
15 |
0.3 |
1 |
0.1 |
0.1 |
15 |
| 平均粒徑 |
6.5 |
0.05 |
4.7 |
0.5-1.7 |
5 |
6.5 |
| 物料堆積重度(kg/M2) |
770 |
800 |
1890 |
1100 |
750 |
770 |
| 熱風量 kg/h |
39000 |
5400 |
10750 |
9800 |
16000 |
39000 |
| 入口氣體溫度(℃) |
600 |
165 |
500 |
180 |
570 |
600 |
| 物料出口溫度(℃) |
150 |
42 |
100 |
70 |
75 |
150 |
| 加熱方式 |
煤氣Gas |
蒸汽或電加熱 |
重油 |
燃煤熱風爐 |
重油 |
重油 |
| 裝料系數(%) |
|
6.3 |
7 |
7.5 |
18 |
|
| 轉速 |
4 |
4 |
3.5 |
3 |
2 |
4 |
| 傾斜度(M/M) |
0.04 |
0.005 |
0.03 |
0.05 |
0.043 |
0.04 |
| 抄板數目 |
12 |
24 |
12 |
22 |
內筒外面8外筒內面16 |
6 12 |
| 干燥器直徑(M) |
2.0 |
1.5 |
2 |
2.3 |
外筒2內筒0.84 |
外筒2.4內筒0.95 |
| 干燥器長度(M) |
20 |
12 |
17 |
15 |
16 |
2.0 |
| 驅動功率(KW) |
22 |
7.5 |
15 |
11 |
15 |
22 | |
