閃蒸干燥機是集干燥、粉碎、篩分于一體的新型連續式干燥設備，特別適用于濾餅狀、膏糊狀、稀泥漿狀物料的烘干。濕物料在干燥塔內干燥時間僅為5-8秒，水份瞬間蒸發，干燥出的產品質量與干燥的溫度，風速，風量，破碎的速度有很大關系。
XSG型旋轉閃蒸干燥機廣泛適用于化工、醫藥、建材、食品等行業的顆粒狀、粉狀、膏糊狀和濾餅狀假團聚物料的分散和干燥。具有占地面積小、能源消耗低、熱效率高可連續大批量生產的優點。干燥主機設有旋轉切削裝置，干燥物料經剪切、旋轉、碰撞、摩擦等作用，使物料粉碎細化，呈高度分散狀，達到高效快速蒸發水份的效果。
XSG型旋轉閃蒸干燥機設有空氣過濾器，以此達到熱空氣的潔凈度，為食品行業的衛生要求提供生產條件。該機設置旋風分離收料。另外，并增加了布袋除塵收料，以此提高物料回收率。提高企業經濟效益。
XSG型旋轉閃蒸干燥機可根據用戶需要或生產要求，配套蒸汽或燃煤熱風爐為干燥熱源，以此滿足不同行業的需要。
二、產品結構

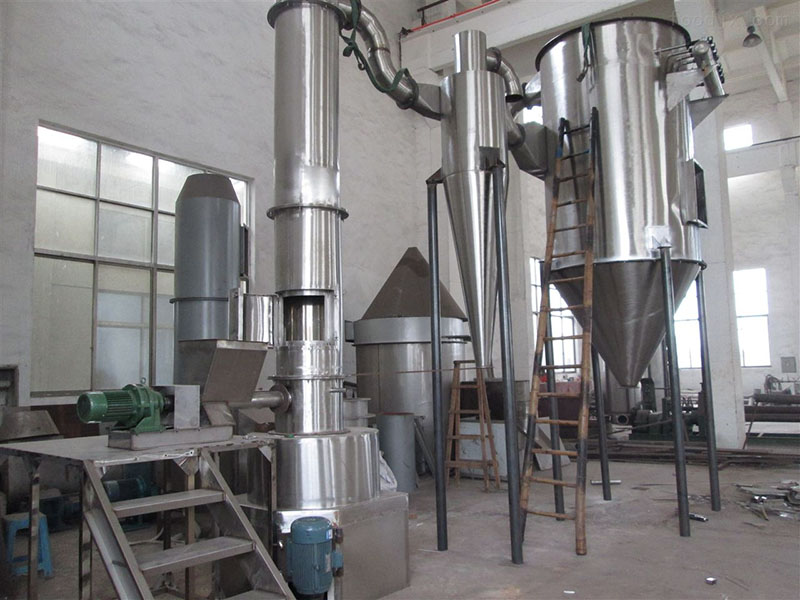

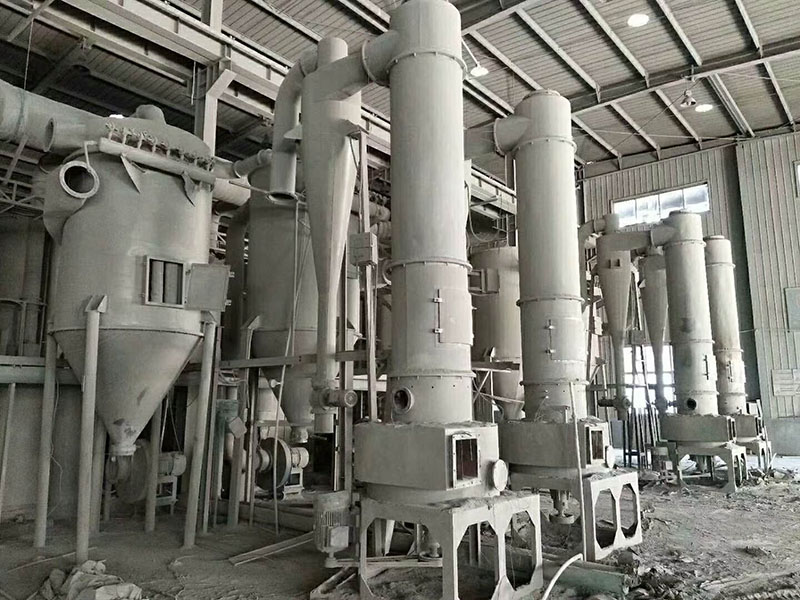

XSG型旋轉閃蒸干燥機分別由干燥主機、加料器、熱源裝置（熱風爐或蒸汽管道）、空氣過濾器、鼓風機、旋風分離器、布袋除塵器、引風機等關鍵部件組成。干燥主機內設旋轉切削裝置，對濾餅狀假團聚物料以及大顆粒物料的切削粉碎。隨著旋切裝置的運轉，使被干燥物料經旋轉呈旋粉碎。隨著旋切裝置的運轉，使被干燥物料經旋轉呈旋粉狀，加快了對濕物料的水份蒸發，提高干燥效果。
三、工作原理
XSG型旋轉閃蒸干燥機工作時，被干燥物料經加料器進入干燥主機的干燥室，并隨同旋轉裝置一同旋轉，過濾空氣經鼓風機輸入熱風爐、蒸汽散熱器、電加熱器等，熱空氣隨引風機作用進入干燥室，與濕物料進行熱交換。干燥物料經分級器進入旋風分離器進行收料，粉塵物料隨引風進入布袋除塵器，由除塵器設置布袋對粉塵物料的捕集，經脈沖收料，濕熱空氣由引風機排出機外，以此完成干燥的全過程。
四、工作環境
（1）環境溫度：正常工作的環境空氣溫度在5℃～40℃；
�。�2）濕度：當環境溫度為40℃時，工作環境的相對濕度不超過50%，較低溫下可允許較大濕度（如環境溫度為20℃時，工作環境的相對濕度不超過90%）。
�。�3）大氣壓強：86kpa～106kpa。
五、工作條件
�。�1）電源條件：AC 380V/50Hz，特殊電源條件經系統配置變更后方可適用；
�。�2）蒸汽：壓力0.4Mpa～0.8Mpa；
日常維護：使用前的檢查
1 DM1設備的視覺檢查
（a）啟動前檢查機器的外部有無損壞或變形，檢查所有接地線是否都正確連接；
�。╞）檢查空氣過濾器有無異物，如有及時進行清除；
2 DM2設備連接檢查
�。╝）檢查各部連接是否有松動；
3 DM3檢查緊急制動按鈕操作
�。╝）操作之前，要檢查所有的緊急制動按鈕是否操作正確；
�。╞）確定設備已經可以進行操作之后，依次按下每個緊急制動按鈕，然后
嘗試啟動機器，每個測試后將緊急制動按鈕復位；
�。╟）最初啟動機器后，依次按下緊急制動按鈕，確保設備能夠正確的制動，測試后將每個緊急制動按鈕復位。
4 DM5操作檢查
啟動機器，并執行以下運行檢查：
�。╝）檢查所有的設備和控制是否有異常或振動；
�。╞）驗證風機啟動電流不過載。
適用于XSG-2至XSG-8系列旋轉閃蒸干燥機。本系列其他規格產品以及用戶特殊定制的其他規格的同類產品可參照使用。
二、結構特點
1.應對攪拌電機使用工況，改變其形式及結構
攪拌電機一般采用臥式電機豎直安裝，在15kW以上的電機極易損壞前置軸承。我們?yōu)閿嚢桦姍C(jī)設計了獨立安裝座并采用與臥式電機結構不同的立式電機，大大提高了攪拌電機的使用壽命。
2.攪拌器特點
攪拌器主軸一直駐于高溫區，使用導熱油循環冷卻主軸，可以大大提高使用壽命。
由于物料顆粒小，單純的填料密封不適用于閃蒸攪拌器，我們還新增了氣密封與迷宮密封組合。
3.攪拌刀片特點
對于熱敏性物料，我們?cè)賯鹘y(tǒng)攪拌刀片上增設了刮板，能將物料及時從器壁上剝除，避免物料軟化焦化；使用特殊結構刀片，使物料不致發生結團并快速沉底現象，以避免物料大規模坍塌于塔底，造成死床停機。
4.加料器特點
使用雙絞龍輸送軸，處理量大且對黏性物料及其適用，通過變頻調速實現進料的穩定性。
軸頭使用外置填料密封，操作空間大，檢修更換時間短，沒有軸承油滲進物料的風險
5.旋風除塵器特點
使用多管旋風除塵器，每個除塵器直徑小，物料在其中所受離心力大，以致更容易沉降分離。
6.布袋除塵器特點
避免夾帶物料的熱風直吹布袋所造成布袋壽命縮短。采用上抽式布袋，避免操作人員進入箱體在惡劣的操作環境內檢修布袋。降低過濾風速，減少粉塵附著阻力。
7.水膜除塵器特點
采用噴淋洗滌式水膜除塵器，在層間加入鮑爾環填料，空氣被填料阻隔，在縫隙中透過，水被噴嘴霧化厚噴淋至填料層上形成細細的水膜。
空氣與水膜充分接觸后，其中夾雜的物料微粒經碰撞聚集，被循環水帶走并沉積在設備底部，與水形成分層。
8.星型卸料器特點
采用外置軸承的星型卸料器（關風機），避免軸承卡死及物料被污染。
